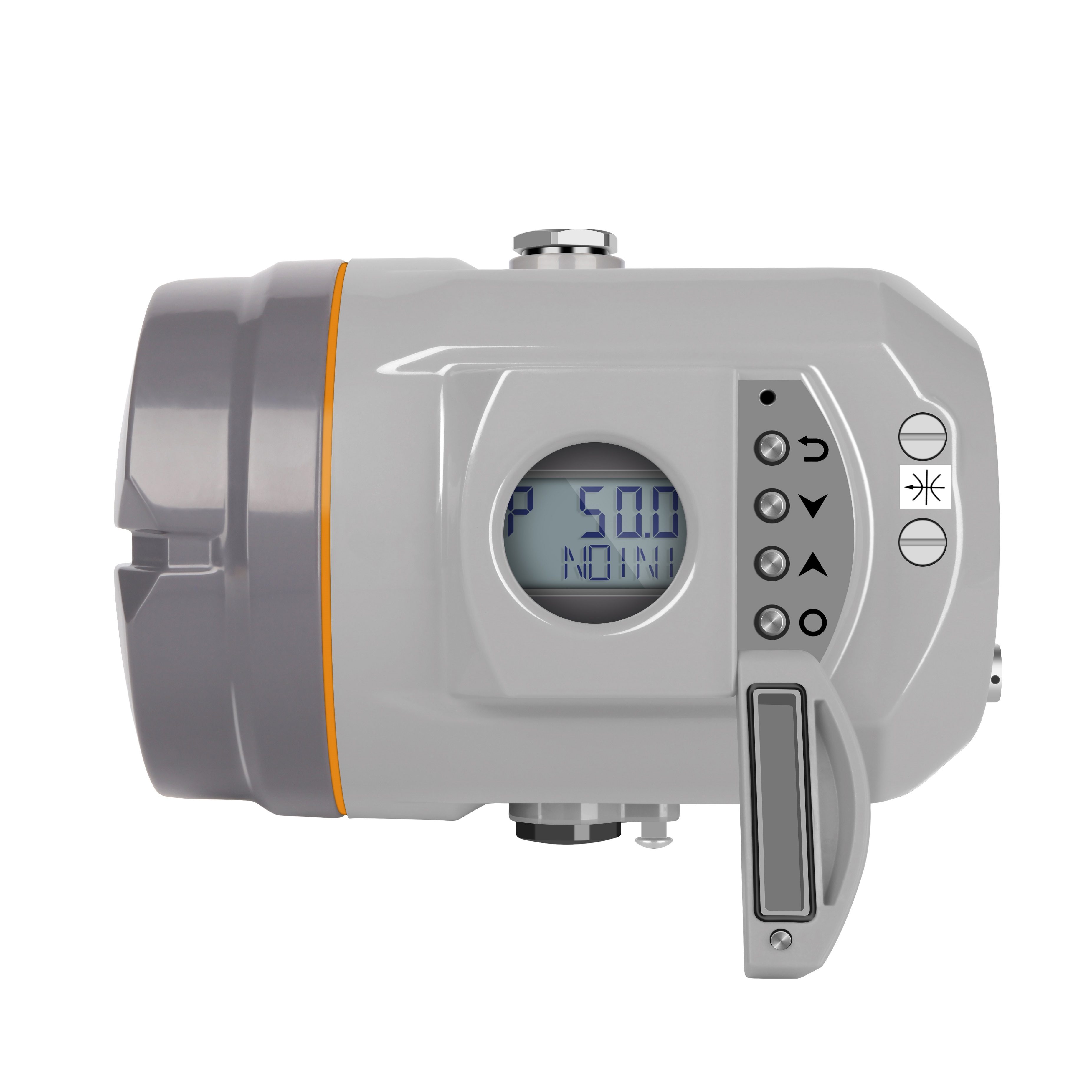

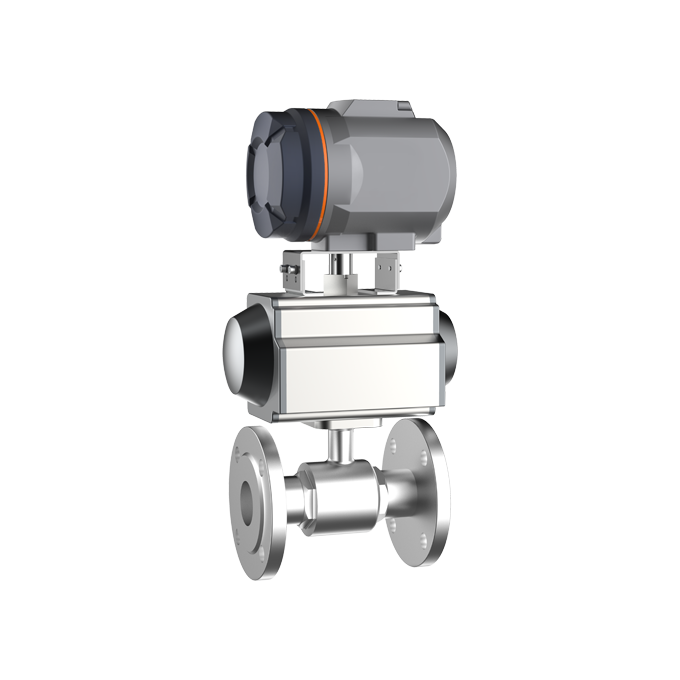

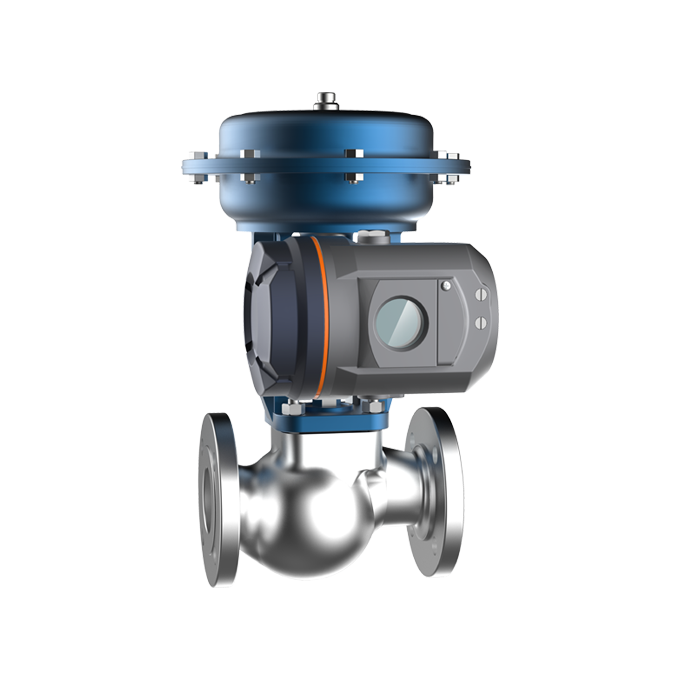

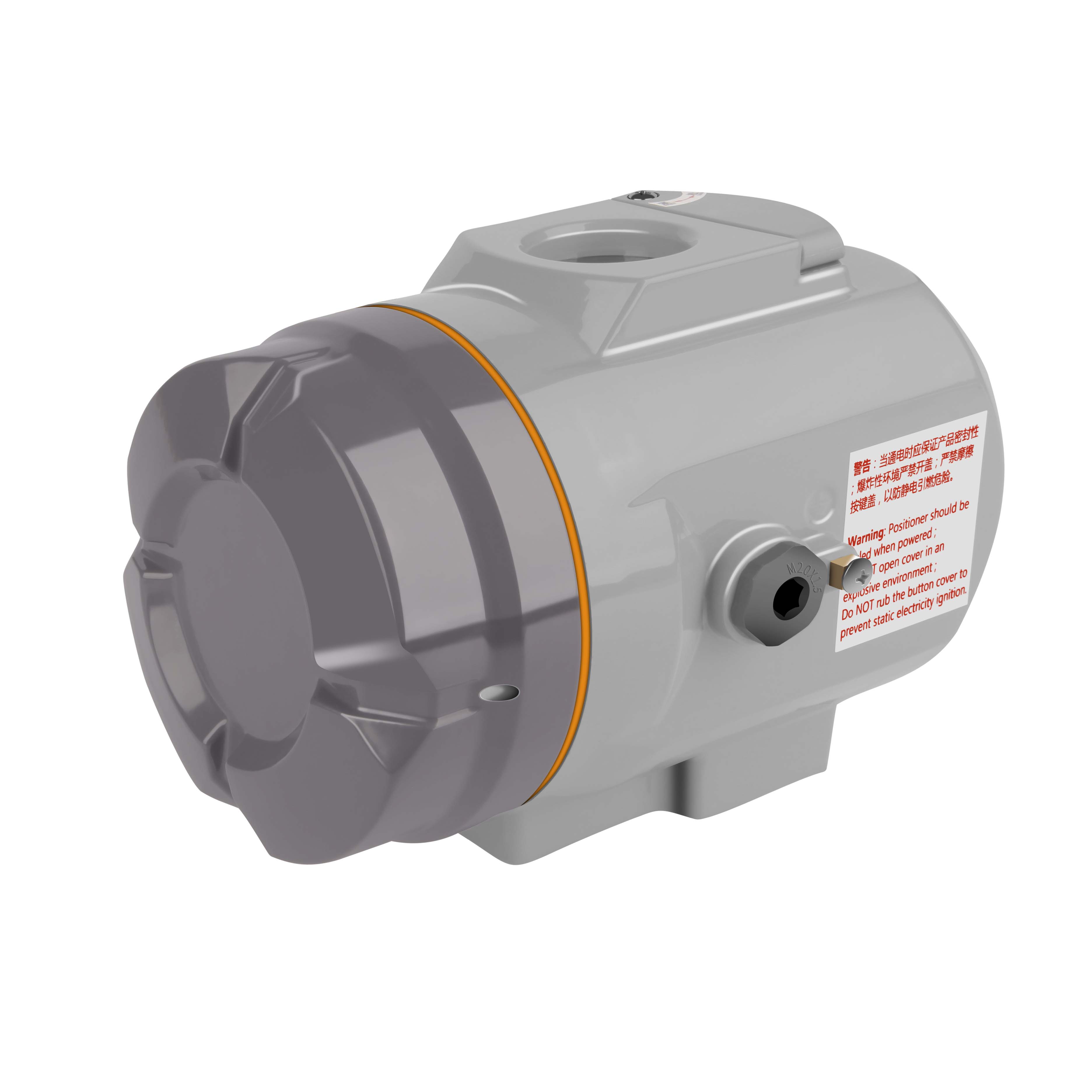

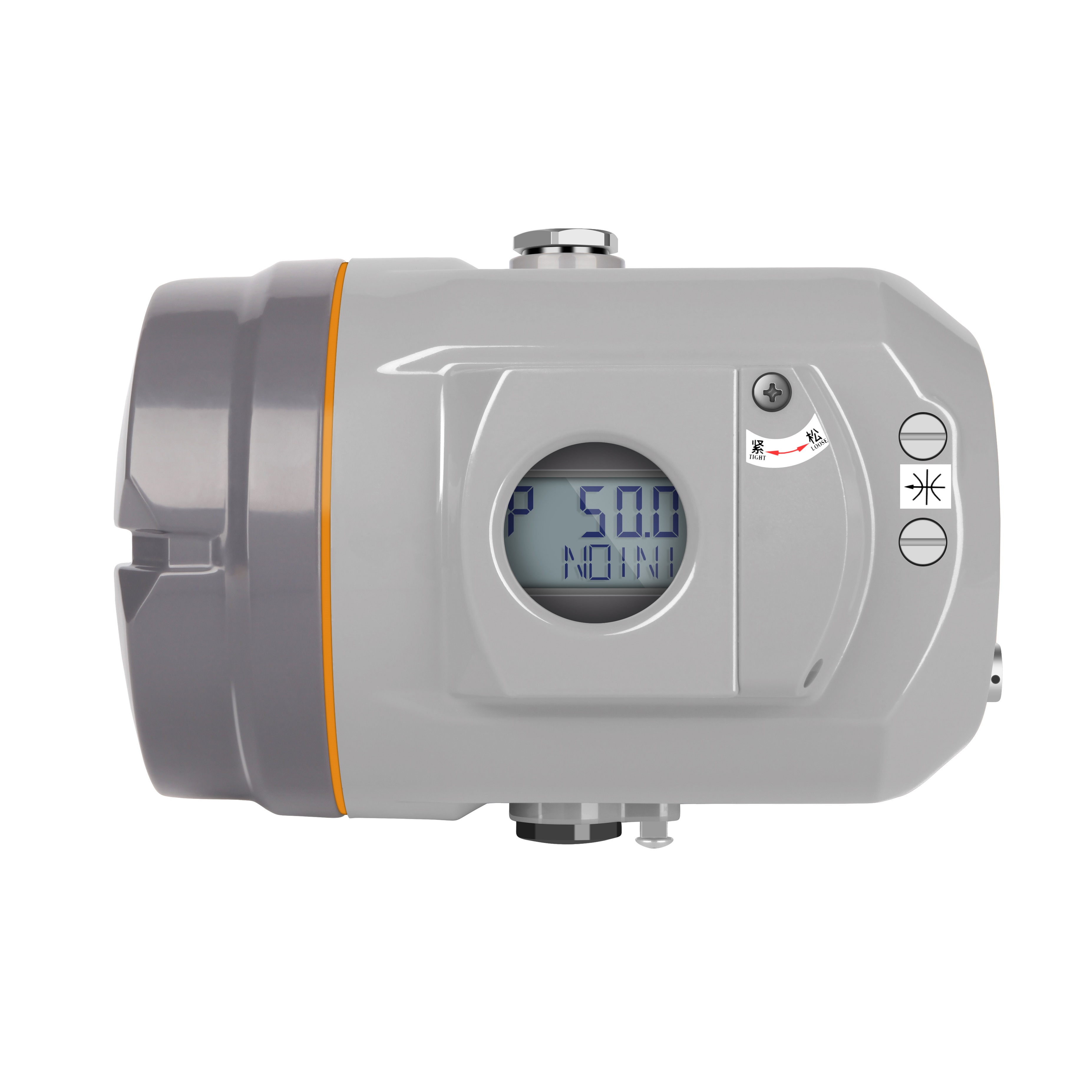

IP6000(隔爆)系列智能阀门定位器和气动执行器配套使用。
通过接收来自控制系统的4-20mA DC电流信号得到阀位控制设定值，同时采集位置传感器信号得到实际的阀位值，两者通过控制软件的计算处理，从而控制气动执行机构的进气和排气，驱动阀位到达设定点
常规型直行程（L）
远传型直行程*（FL）
常规型角行程（R）
远传型角行程*（FR）
分体式*（S）
单作用（S）
双作用（D）
Ex db IIC T6 Gb；Ex tb IIIC 85℃ Db（d）
Ex db I Mb（k）
无（0）
有（1）
无（0）
有（1）
无（0）
直行程（1）
角行程（2）
无（0）
有（1）
复位（S）
保位（F）
-20℃（N）
-40℃（L）
| 外壳材质 | 铝合金 |
| 压力表组件 |
铝,阳极氧化 |
| 信号输入 |
输入阻抗：120Ω 限制电压：28V |
| 输出信号 | 反馈方式：二线制4~20mA信号,内阻120Ω |
| 数字通讯协议 |
HART 7 |
| 最小工作电流 | 3.8mA |
| 稳态耗气量 | ≤ 0.4 L/min |
| 行程范围 |
常规型直行程：10~100mm,常规型角行程：30~100°,分体式：5~25mm 安装支架可选：硬连接或软连接 |
| 气动数据 |
空气质量符合 ISO 8573-1标准 压力：1.4~7bar(20.3~101.5psi) 固体颗粒大小和密度：等级 3 压力露点：等级 3 (最低比环境温度低20K（36°F)) 含油量：等级 3 |
| 抗震动性 |
0.15mm，10Hz-60Hz，20次循环/轴 20m/s2，60Hz-500Hz，20次循环/轴 整个控制阀连续运行时的推荐范围 ≤ 20 m/s2， 无谐振峰值 |
| 电气接口 | M20×1.5 |
| 气动接口 | G1/4 |
| 防护等级 | IP67 |
| 基本误差及回差 | ≤ 1% |
| 环境温度 |
隔爆常规版本：-20℃ ~ +60℃(CCC), -20℃ ~ +40℃(EAC-T6) 隔爆低温版本：-40℃ ~ +60℃(CCC),-55℃ ~ +40℃(EAC-T6) |
| 防爆等级及适用区域 |
Ex db Ⅰ Mb
|
|

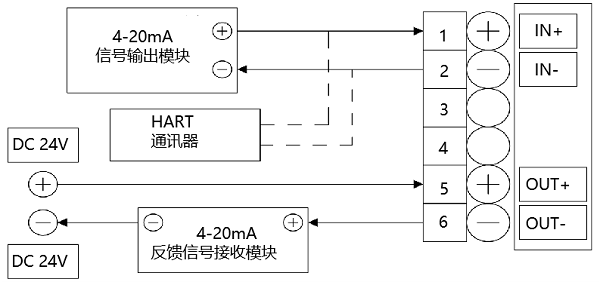

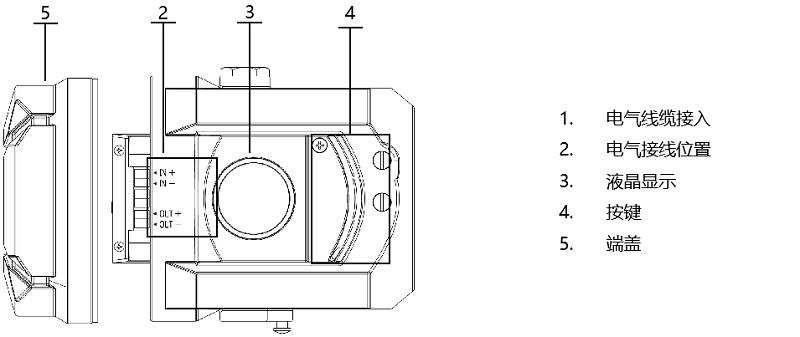

电气接口 |
描述 |
| IN+ |
IN+ |
|
IN- |
4-20 mA 设定信号 - |
|
OUT+ |
反馈信号模块18-30 V DC+ |
|
OUT- |
反馈信号模块4-20 mA输出 |

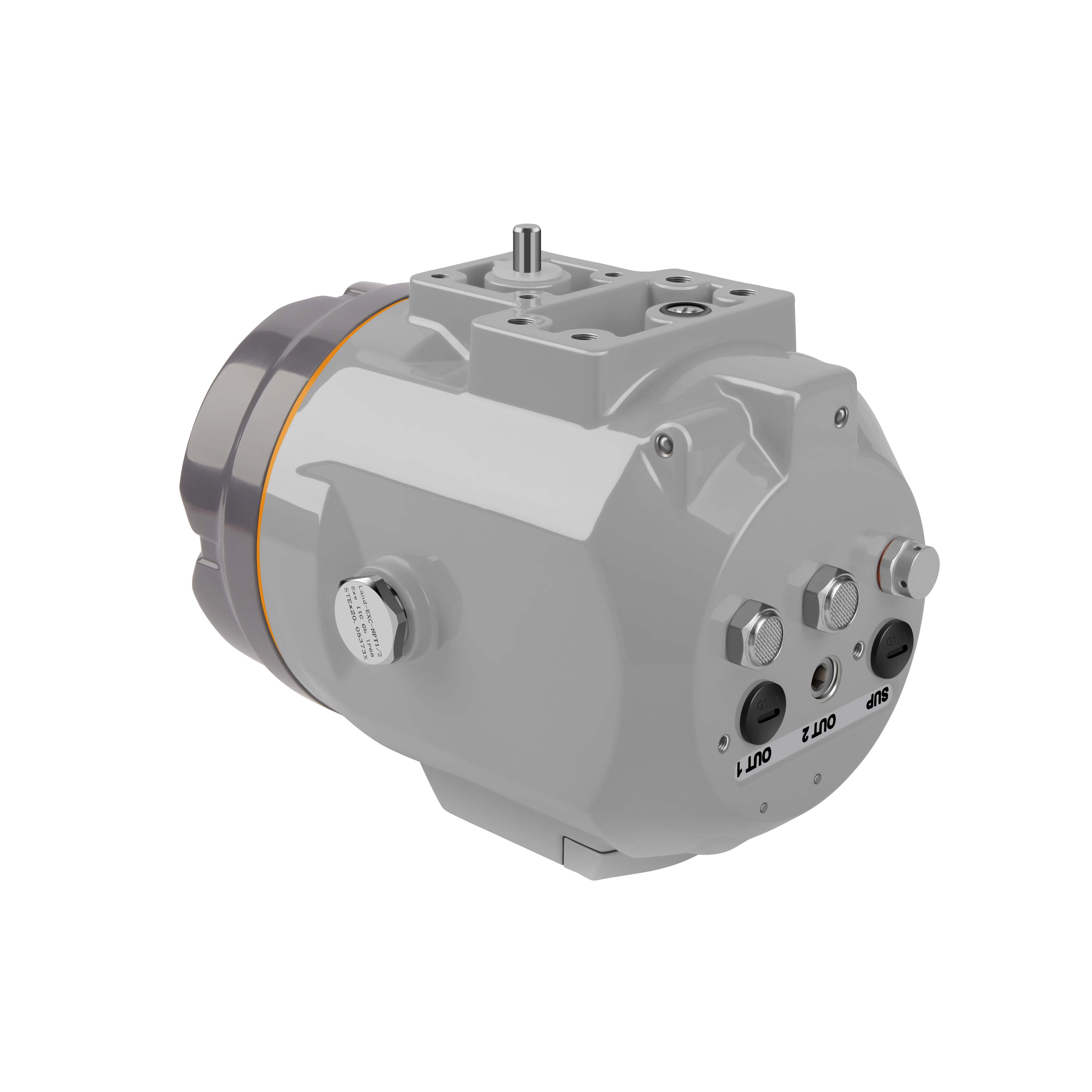

| 气动接口 | 描述 |
|
SUP |
气源进入 |
|
OUT1 |
先导气口1 |
|
OUT2 |
先导气口2 |
