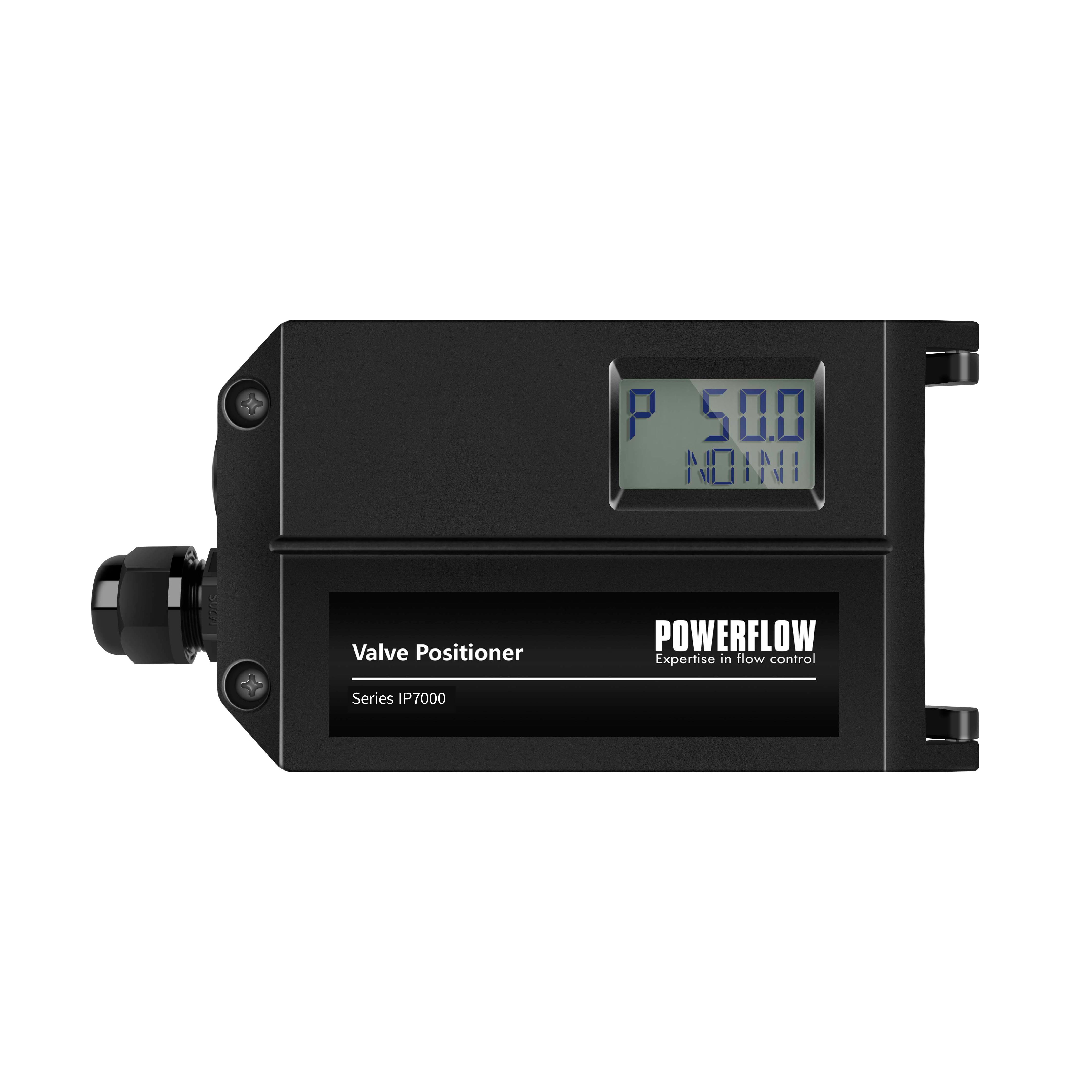

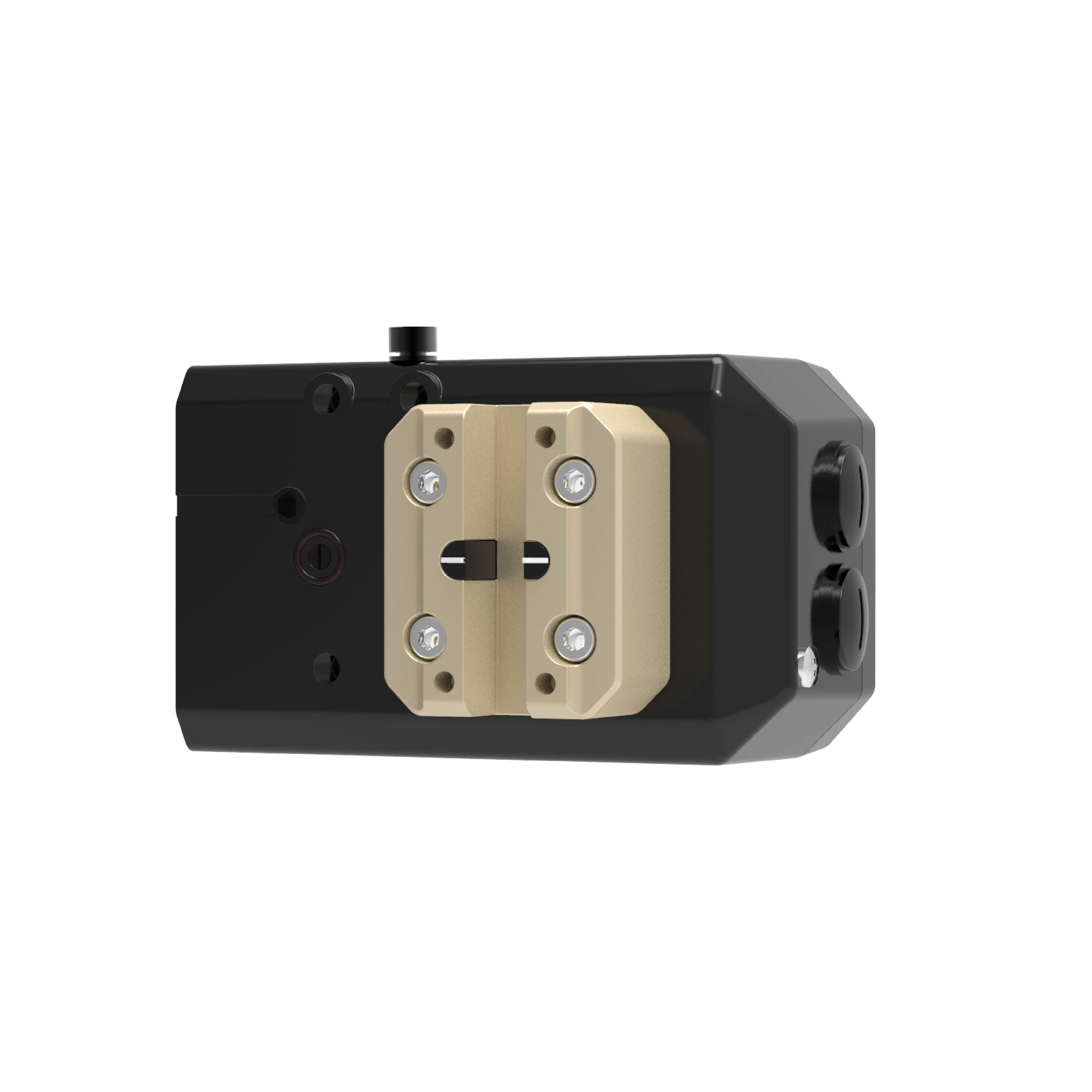

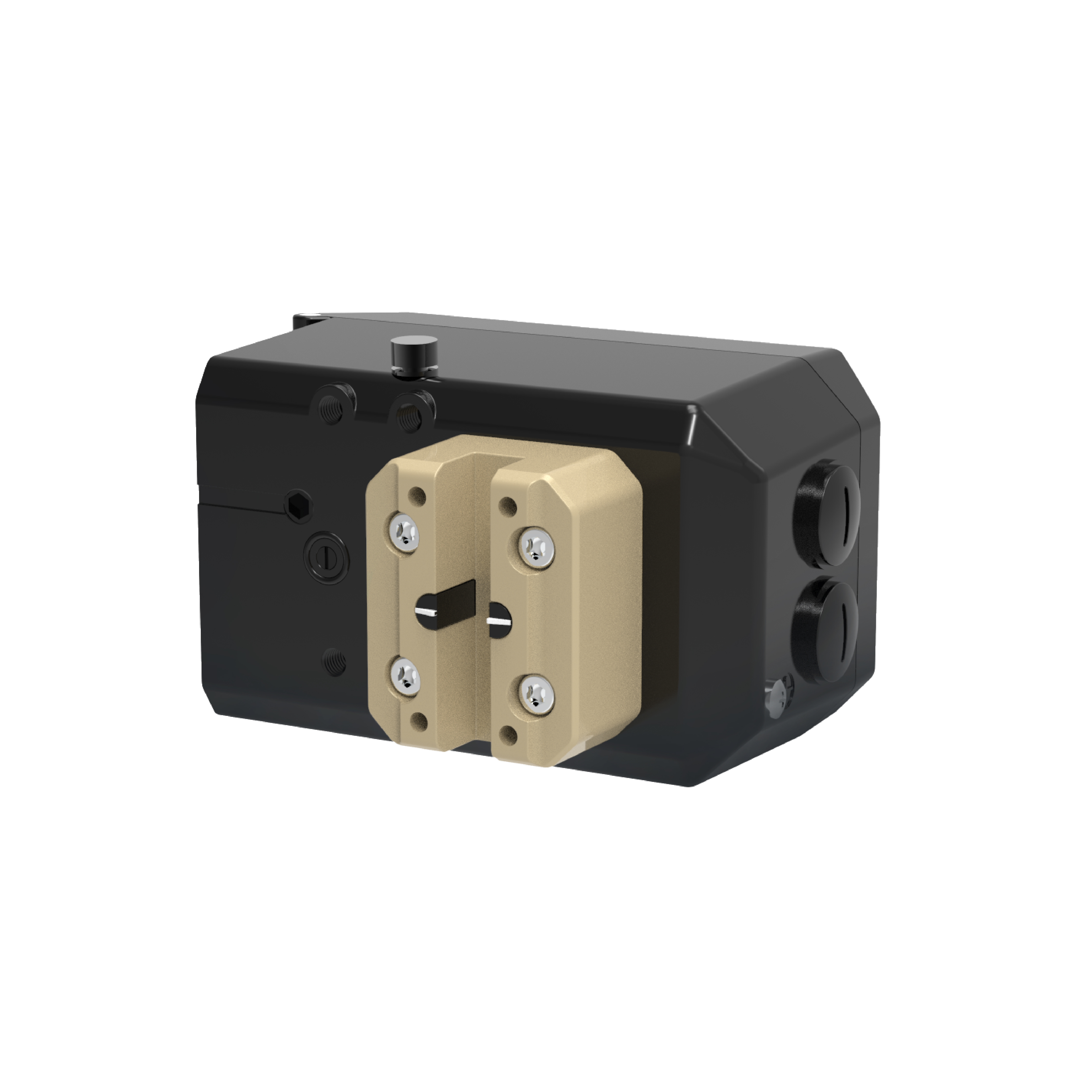

IP7000

Огнестойкий позиционер серии IP7000 устанавливается на пневматические приводы. Он используется для управления впуском и выпуском воздуха пневматическими приводами для приведения положения клапана к заданному значению путем вычисления как данных по сигналу постоянного тока 4-20 мА, так и положения обратной связи.

  • Простая установка, автоматическая настройка калибровки одним нажатием кнопки
  • Усовершенствованный и надежный пьезомодуль, импортированный из Германии
  • Простота в использовании, локальное управление с помощью 4 кнопок и ЖК-дисплея
Tехнические параметры
Технические данные

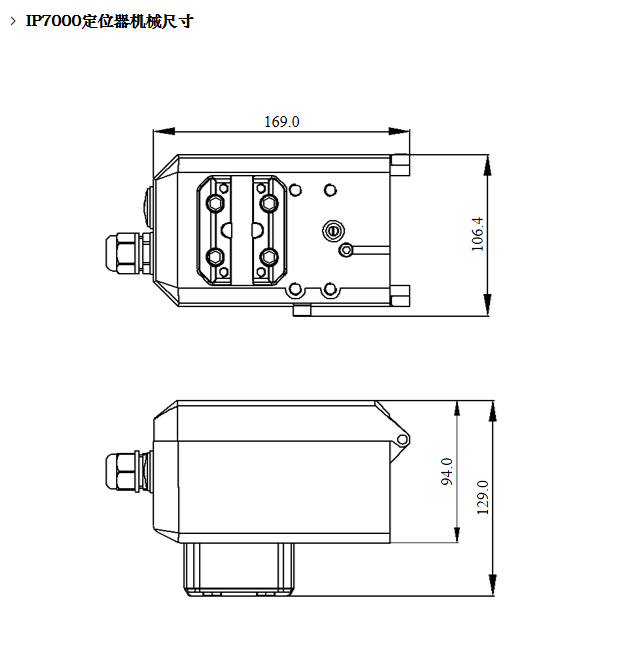

Механические размеры
Структура
Пневматические соединения
Электрические соединения
Электрическая схема
Принципиальная блок-схема
Монтажные компоненты
Комбинированный режим
  • Тип установки
    Действующий тип
    Взрывозащищенный
    Сигнал обратной связи
    HART
    Монтажный комплект и рычаг
    Манометр
    Состояние выключения питания
    Минимальная температура окружающей среды

    Обычный линейный(L

    Обычный поворотный(R

    Одинарного действия(Пружина

    Двойного действия(D

    Невзрывоопасный(n

    Ex ia IIC T4/T6 Ga(i

    Ex d IIC T6 Gb(d

    Не имеет(0

    Имеет(1

    Не имеет(0

    Имеет(1

    Не имеет(0

    Линейный(1

    Ротационный(2

    Не имеет(0

    Имеет(1

    Безопасно(S

    Заморозить(F

    -20℃(N

    -40℃(L

Technical Data


Материал


Алюминиевый сплав, порошковое покрытие

Манометр в сборе


Алюминий, анодированный


Входной сигнал

Ток: 4-20 мА постоянного тока


Напряжение без нагрузки: 15-24 В постоянного тока

Входное сопротивление: 120 Ом



Выходной сигнал


Двухпроводной сигнал 4-20 мА

Протокол цифровой связи

HART 7

Минимальный рабочий ток

3.8mA

Постоянный расход воздуха

≤ 0.4 L/min

Дальность перемещения

Обычный прямолинейный ход: 10~100 мм


Обычный угловой ход: 80~100°


Пневматические данные

Качество воздуха соответствует стандарту ISO 8573-1

Давление: 1,4 ~7 бар (20,3 ~101,5 фунтов на квадратный дюйм)

Размер и плотность твердых частиц: Уровень 3

Точка росы под давлением: Уровень 3 (минимум на 20 К (36°F) ниже температуры окружающей среды)

Содержание масла: Сорт 3

трафик

Впуск:

2 бар 4,8 Нм³/ч

4 бар 8,0 Нм³/ч

6 бар 11,2 Нм³/ч

Выпуск (сброс):

2 бар 5,9 Нм³/ч

4 бар 9,8 Нм³/ч

6 бар 13,7 Нм³/ч

Выпуск (удержание):

2 бар 6,6 Нм³/ч 4 бар 11,1 Нм³/ч 6 бар 15,6 Нм³/ч

Антивибрационный

0,15 мм, 10 Гц-60 Гц, 20 циклов/ось

20 м/с2, 60 Гц-500 Гц, 20 циклов/ось

Рекомендуемый диапазон для непрерывной работы всего регулирующего клапана составляет ≤20 м/с2 без пикового резонанса.

Электрический интерфейс

NPT 1/2 (по умолчанию)

M20×1.5

Пневматический интерфейс

NPT 1/4 (по умолчанию)

G1/4

Уровень защиты

IP69K

Основная ошибка и возврат

≤ 1%

Температура окружающей среды

Невзрывозащищённая обычная версия: -20℃ ~ 80℃

Невзрывозащищённая низкотемпературная версия: -40℃ ~ 80℃

Искробезопасная взрывозащищённая обычная версия:

- 20℃ ~ 80℃ (T4/T200 135℃)

- 20℃ ~ 40℃ (T6/T200 85℃)

Искробезопасная взрывозащищённая низкотемпературная версия:

- 40℃ ~ 80℃ (T4/T200 135℃)

- 40℃ ~ 40℃ (T6/T200 85℃)

Класс взрывозащищенности и область применения

Взрывобезопасность:

Ex ia ⅡC T4/T6 Ga

Ex ia ⅢC T200 135℃/T200 85℃ Da

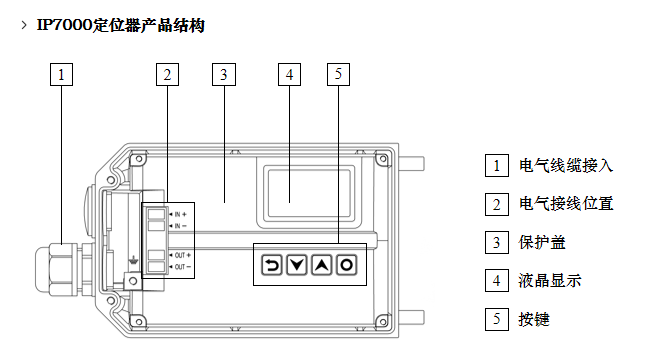

  • 1


    Подключение электрических кабелей

  • 2


    Место электрического подключения

  • 3


    Защитная крышка

  • 4


    ЖК-дисплей



  • 5




    Кнопки

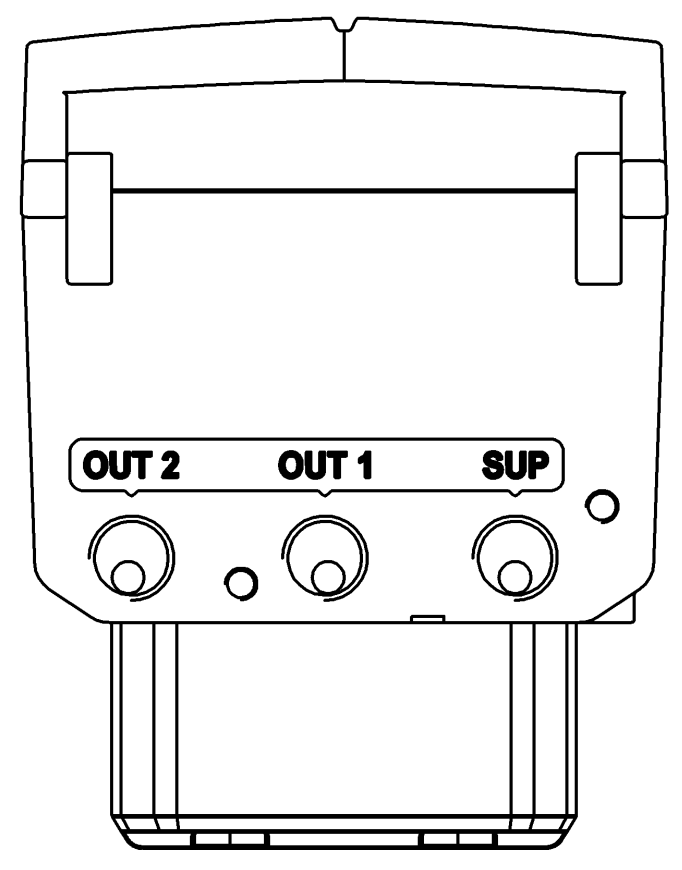

Соединение Описание

SUP


Вход для подачи воздуха


OUT1

Контрольный воздуховыпуск 1

OUT2

Контрольный воздуховыпуск 2

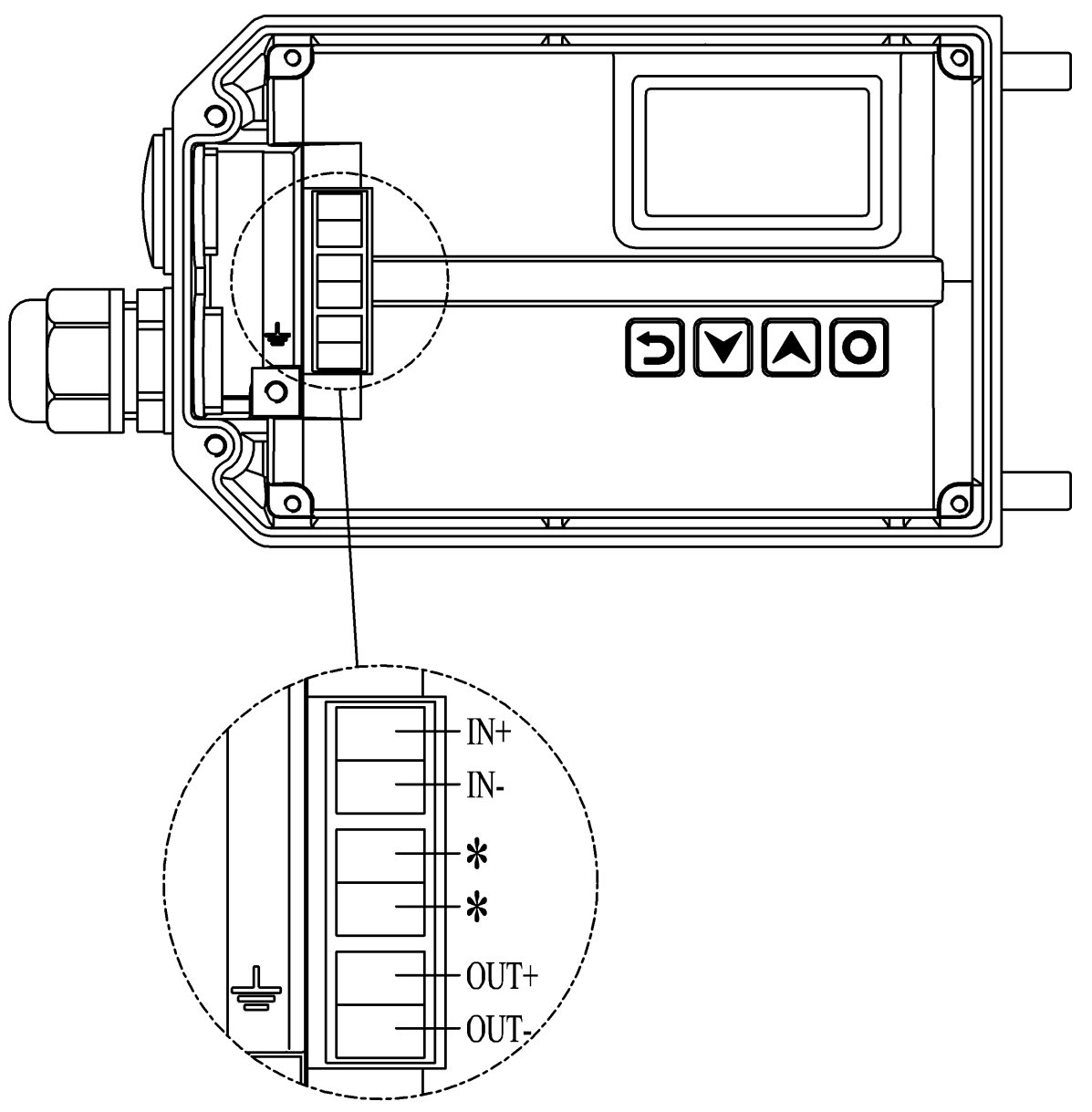

Соединение

Описание
IN+

Входной сигнал 4-20 мА +

IN-

Входной сигнал 4-20 мА -

OUT+

Модуль сигнала обратной связи 18-30 В постоянного тока+

OUT-

Модуль сигнала обратной связи с выходом 4-20 мА

*

После того как два интерфейса соединены друг с другом, устройство находится в режиме низкого сопротивления

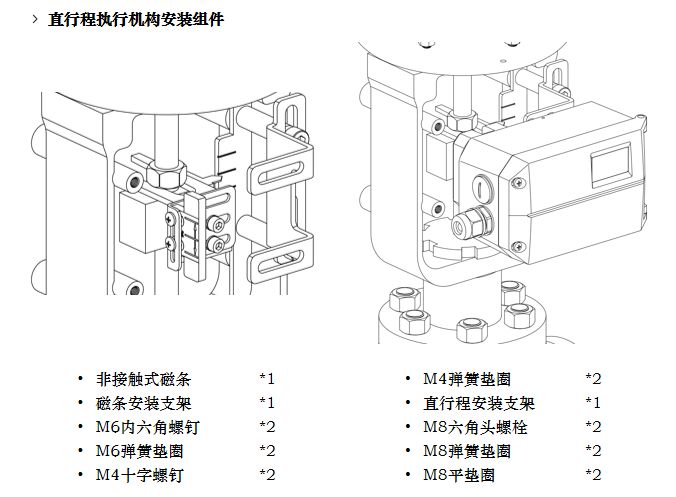

Монтажный комплект исполнительного механизма прямого хода

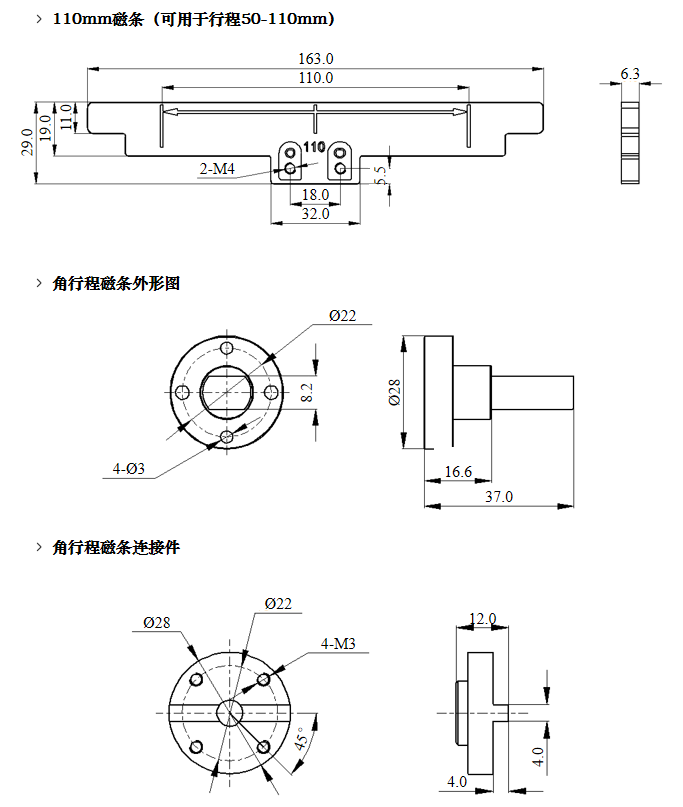

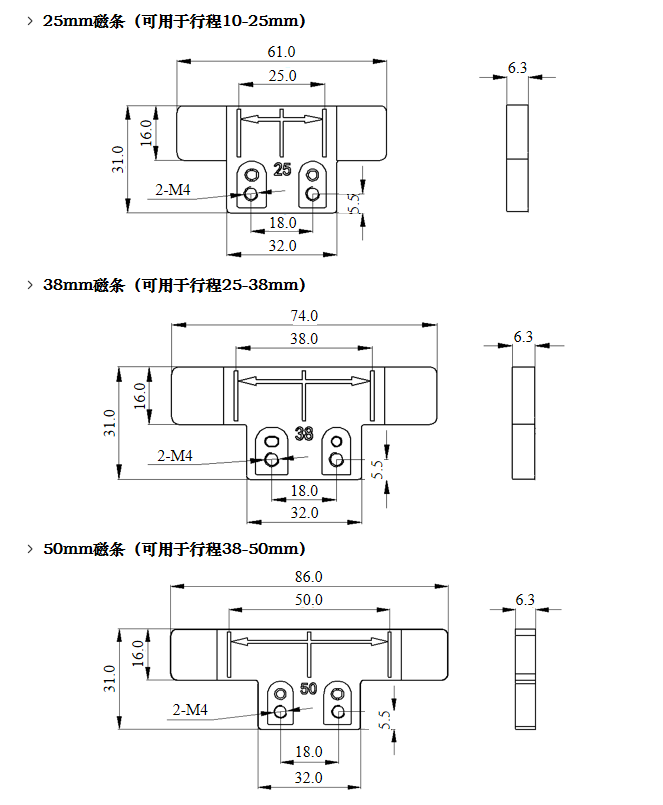

Бесконтактная магнитная полоса *1

Кронштейн для установки магнитной полосы *1

Винт M6 с внутренним шестигранником *2

Пружинная шайба M6 *2

Винт с крестообразной головкой M4 *2

Пружинная шайба M4 *2

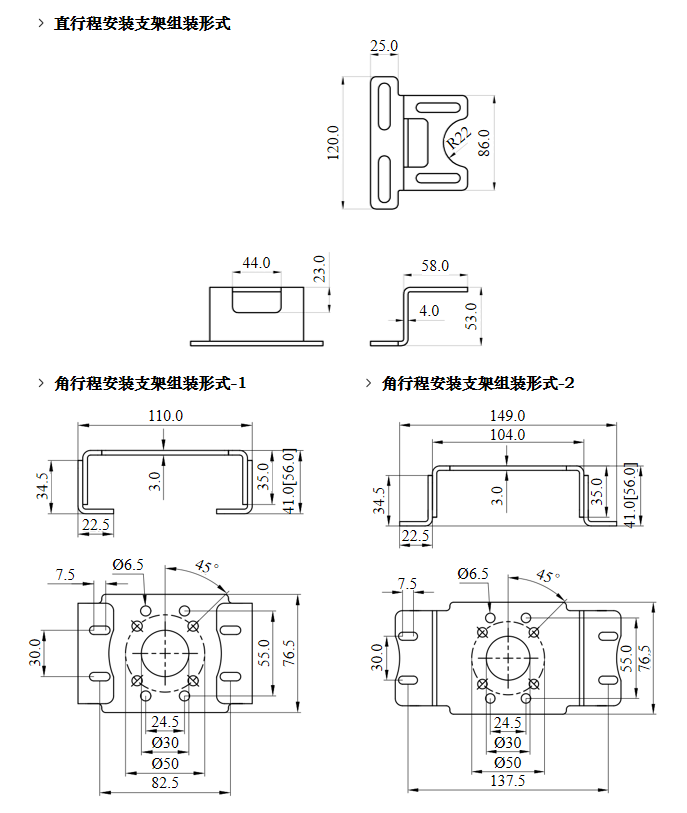

Кронштейн для прямого хода *1

Головка-шестигранник болт M8 *2

Пружинная шайба M8 *2

Плоская шайба M8 *2

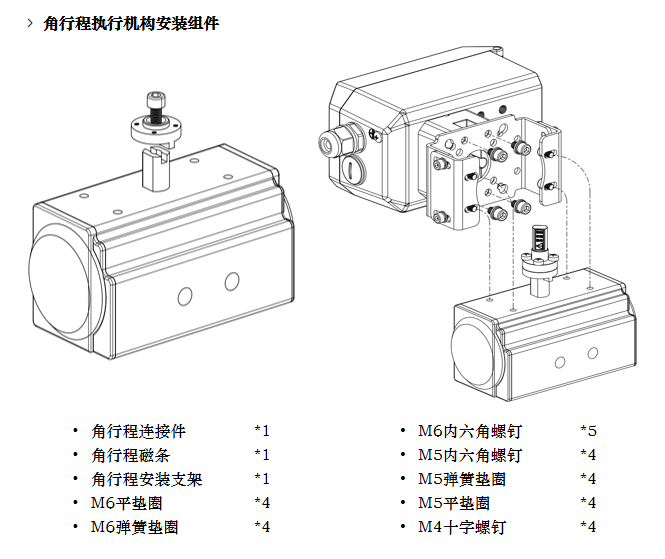

Монтажный комплект исполнительного механизма углового хода



Угловое ходовое соединение *1

Угловая магнитная полоса *1

Кронштейн для установки углового хода *1

Плоская шайба M6 *4

Пружинная шайба M6 *4

Винт с внутренним шестигранником M6 *5

Винт с внутренним шестигранником M5 *4

Пружинная шайба M5 *4

Плоская шайба M5 *4

Крестовая винт M4 *4

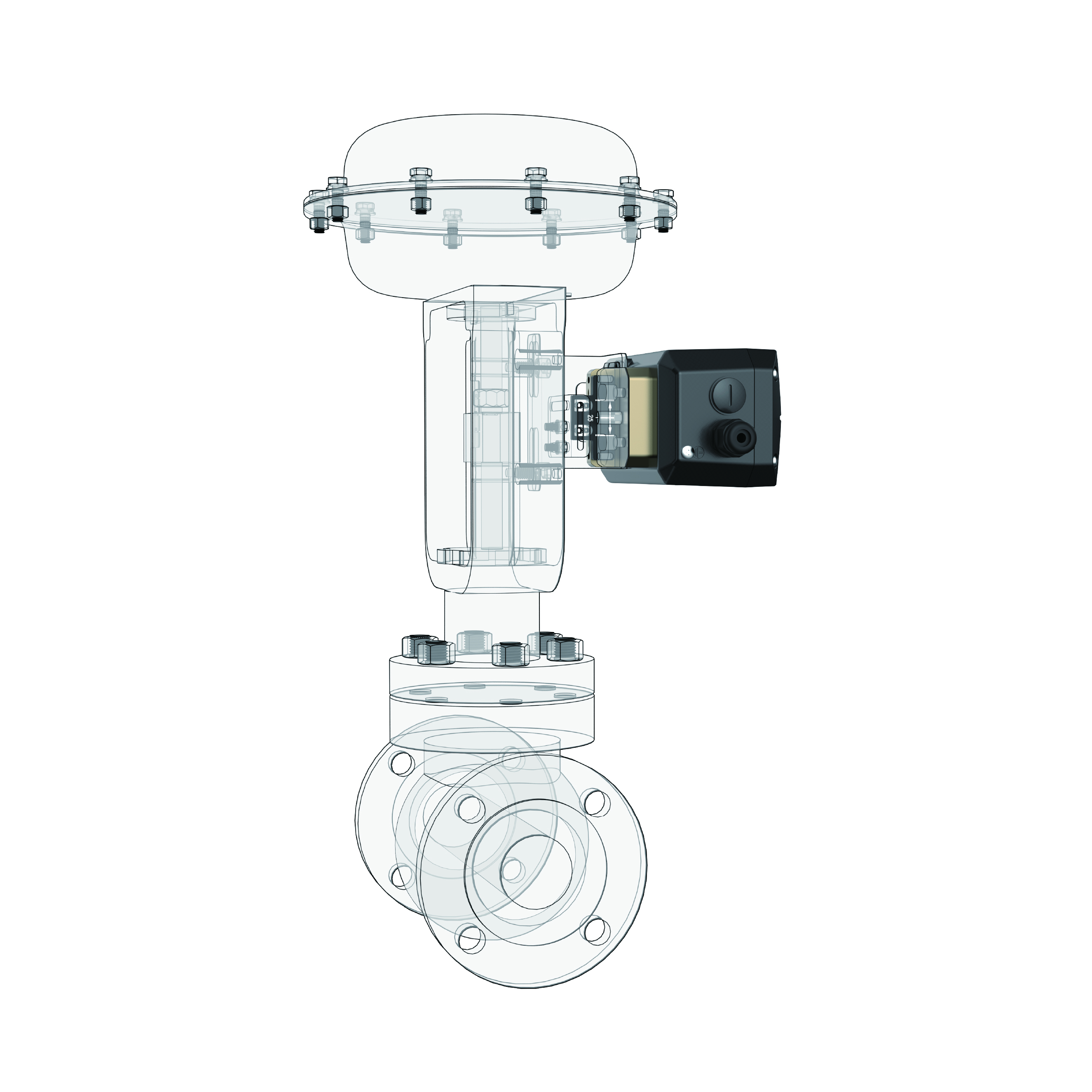

  • Обычный прямой ход

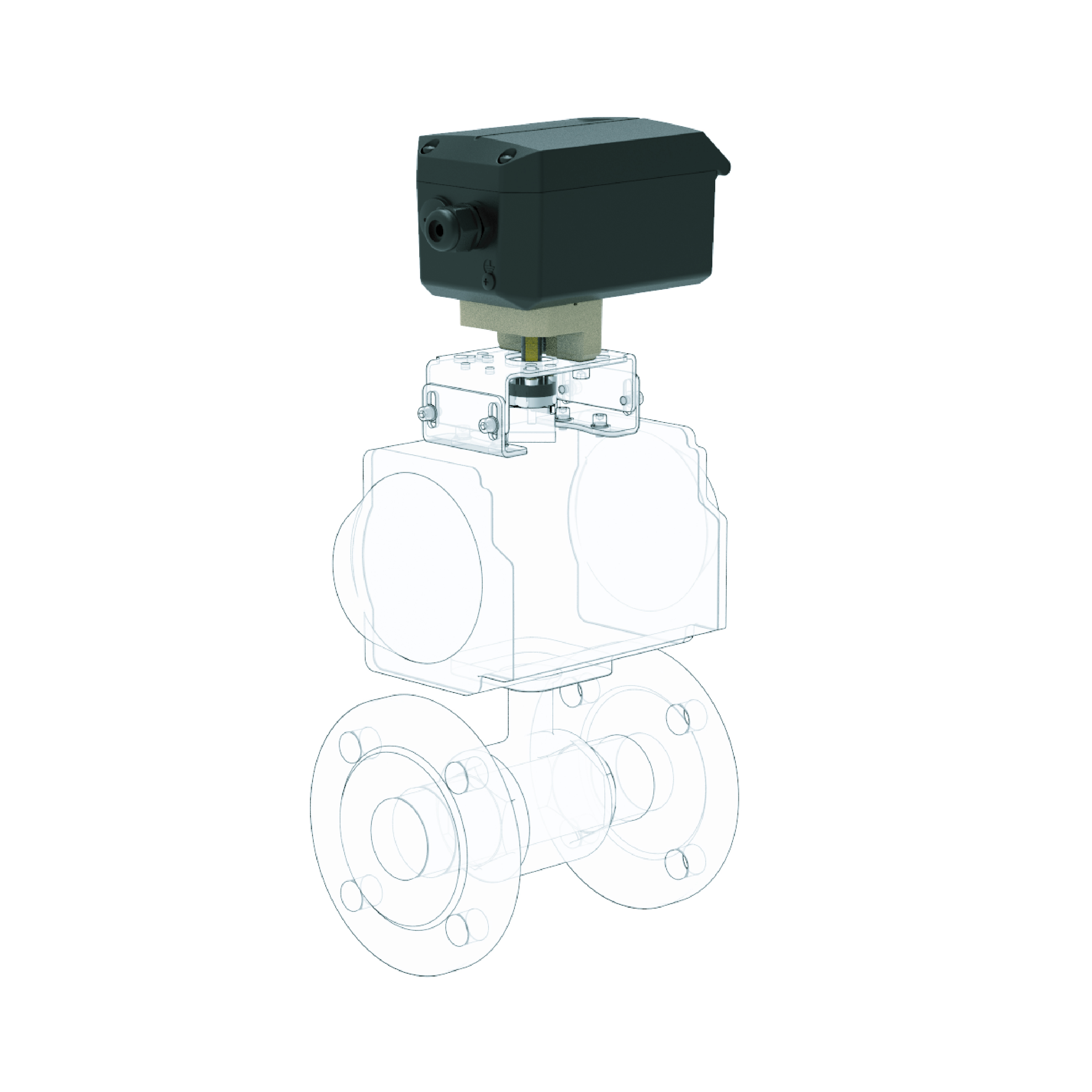

  • Обычный угловой ход
