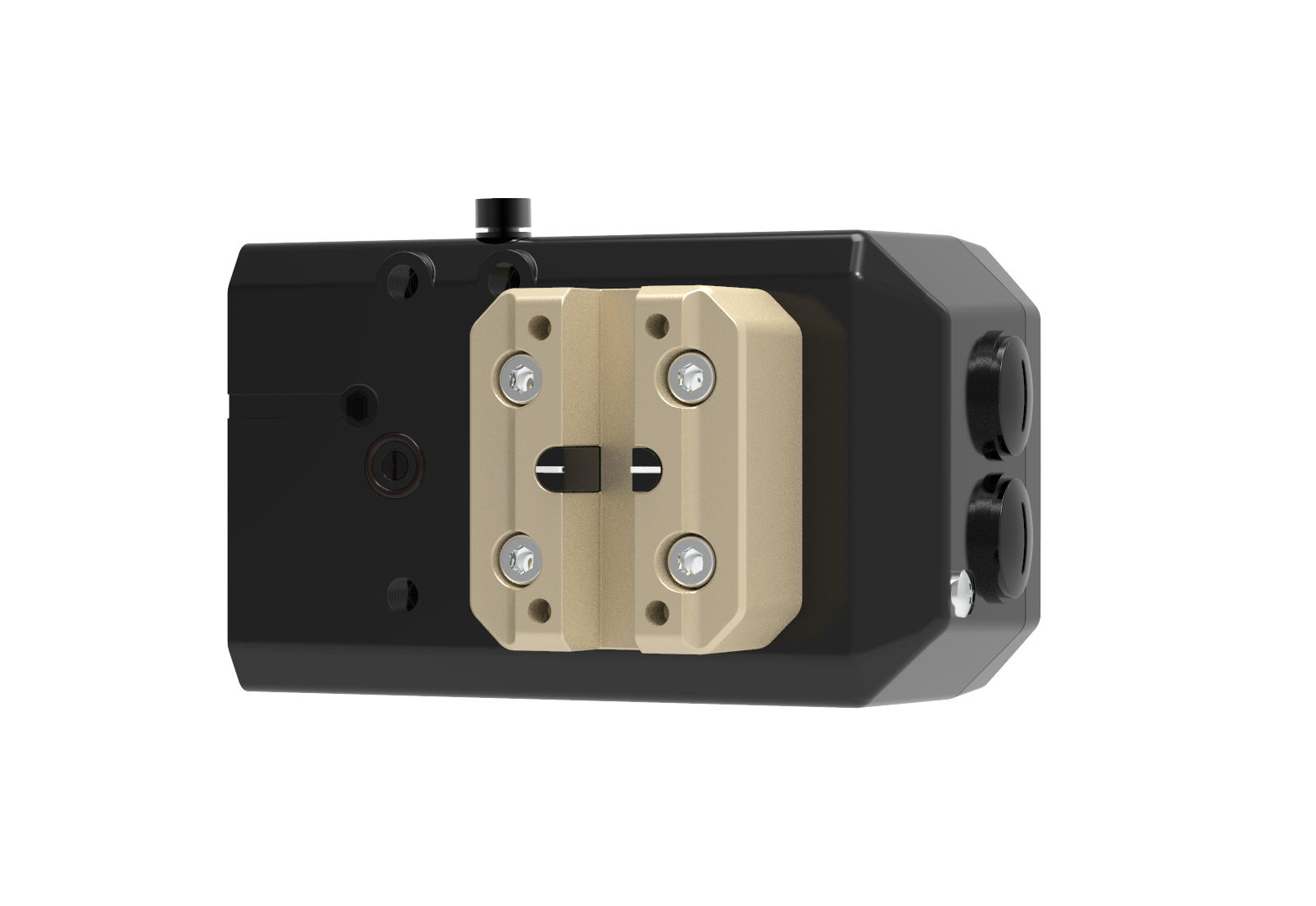

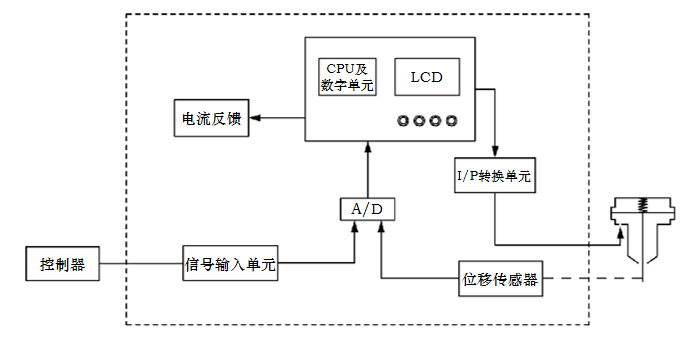

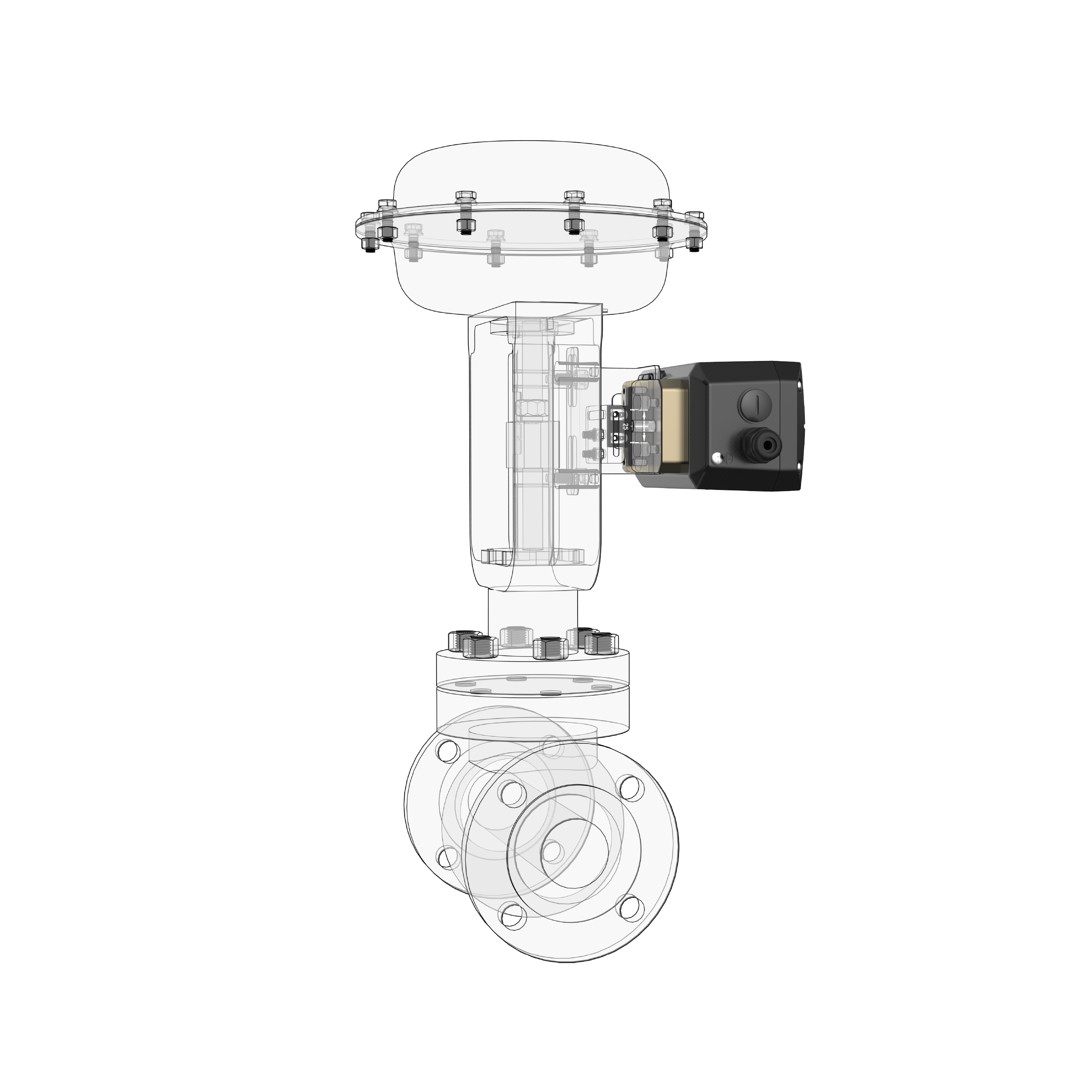

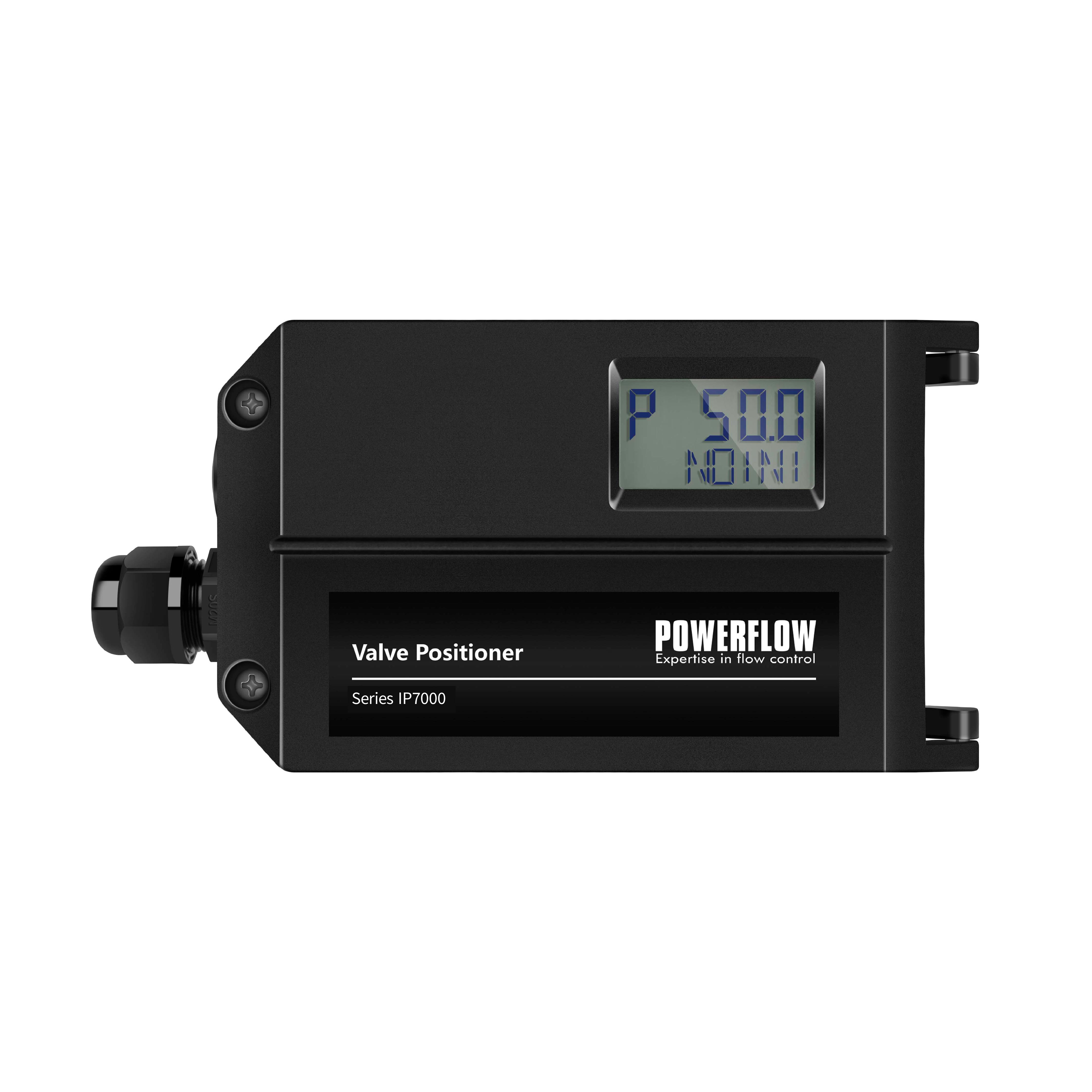

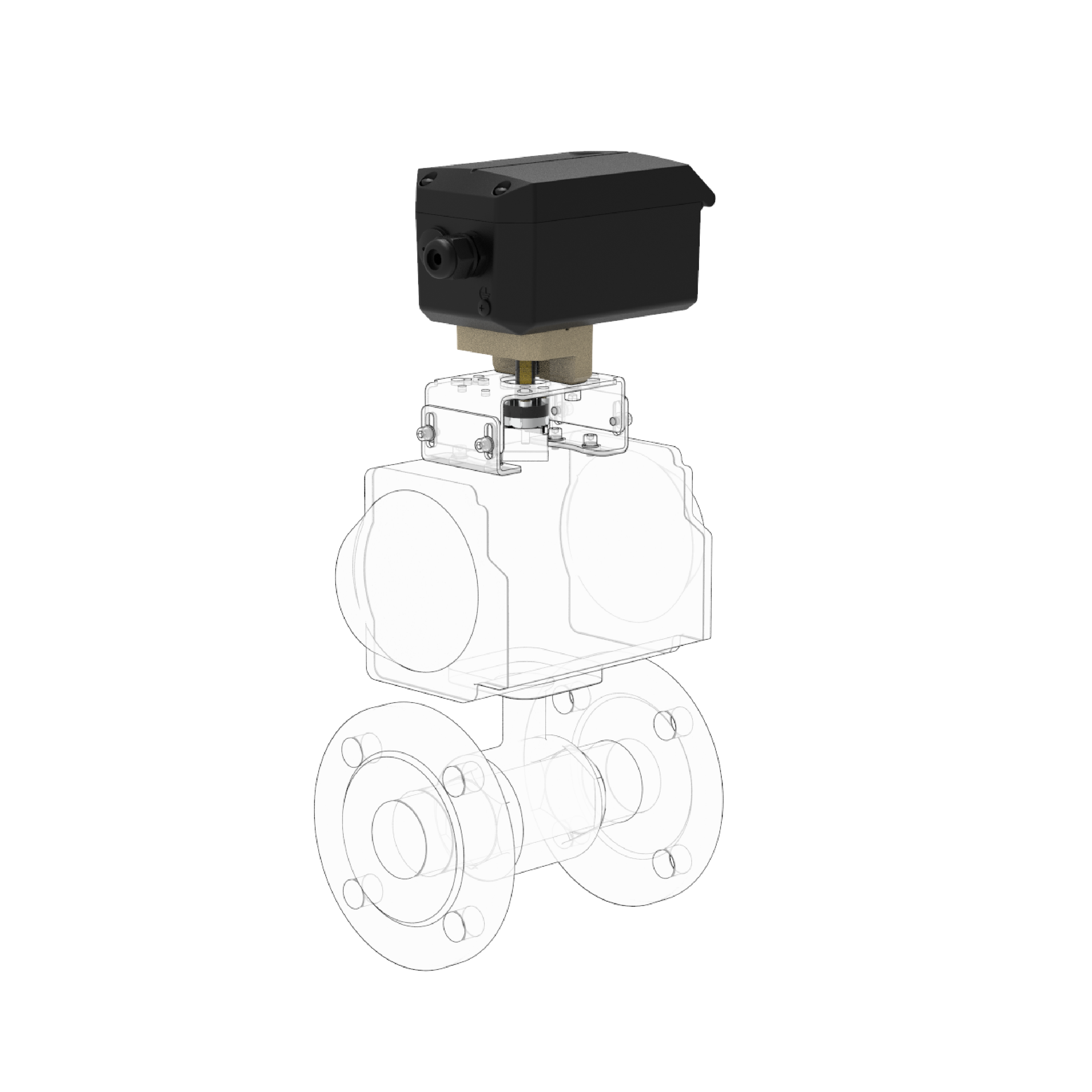

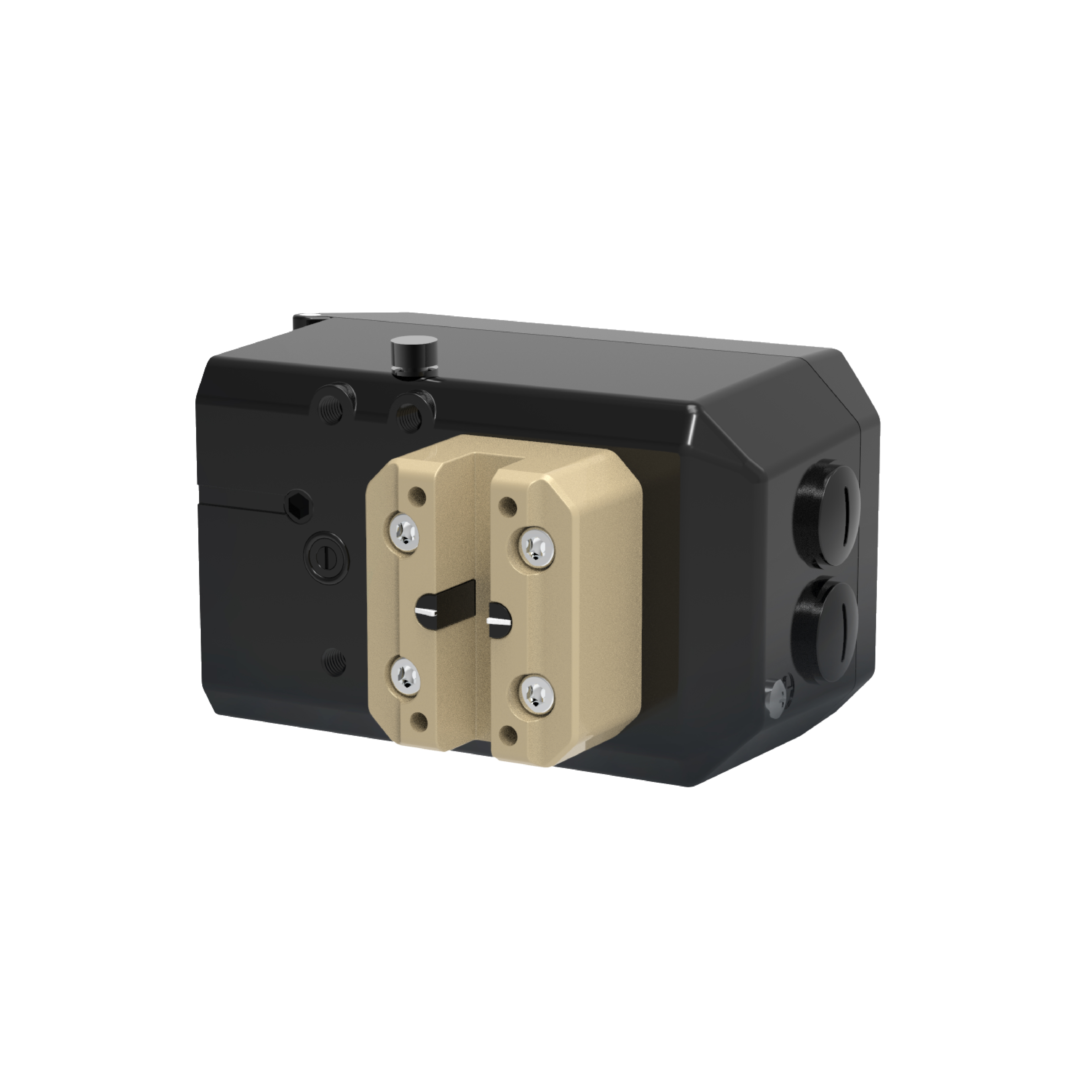

IP7000系列智能阀门定位器和气动调节阀配套使用。通过接收来自控制系统的4-20mA DC电流信号得到阀位控制设定值，同时采集位置传感器信号得到实际的阀位值，两者通过控制软件的计算处理，从而控制气动执行机构的进气和排气，驱动阀位到达设定点。

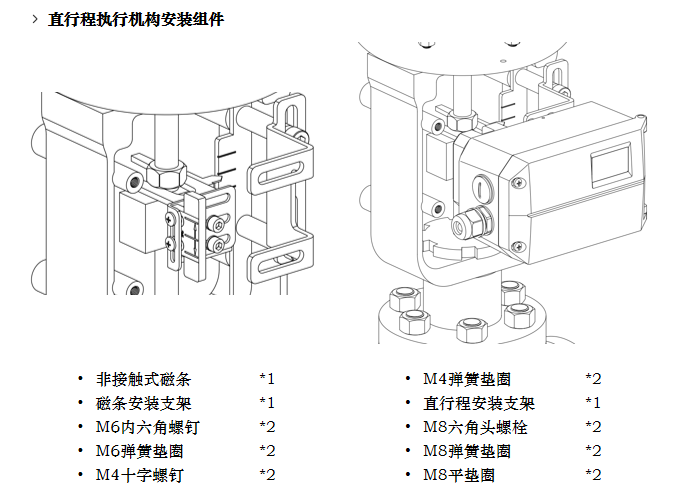

直行程（L）

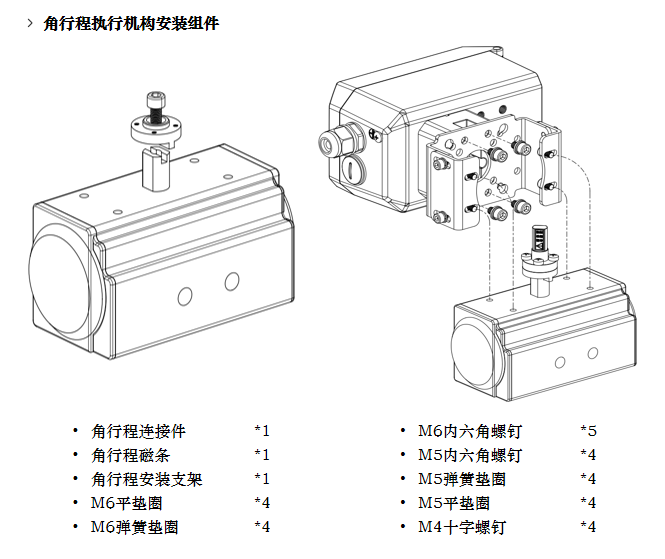

角行程（R）
单作用（S ）
双作用（D）
不防爆（n）
Ex ia ⅡC T4/T6 Ga（i）
Ex ia ⅢC T200 135℃/T200 85℃ Da（i）
无（0）
有（1）
无（0）
有（1）
无（0）
直行程（1）
角行程（2）
无（0）
有（1）
复位（S）
保位（F）
-20℃（N）
-40℃（L）
| 外壳材质 | 铝合金、喷塑 |
| 压力表组件 |
铝、阳极氧化 |
| 信号输入 |
电流：4-20mA DC
空载电压：15-24V DC 输入阻抗：120Ω
|
| 输出信号 |
二线制4-20mA信号 |
| 数字通讯协议 |
HART 7 |
| 最小工作电流 |
3.8mA |
| 稳态耗气量 |
≤ 0.4 L/min |
| 行程范围 |
常规型直行程：10~100mm 常规型角行程：80~100° |
| 气动数据 |
空气质量：符合 ISO 8573-1标准 压力：1.4~7bar(20.3~101.5psi) 固体颗粒大小和密度：等级3 压力露点：等级3(最低比环境温度低20K（36°F)) 含油量：等级3 |
| 流量 |
进气： 2 bar 4.8 Nm³/h 4 bar 8.0 Nm³/h 6 bar 11.2 Nm³/h 排气（复位）： 2 bar 5.9 Nm³/h 4 bar 9.8 Nm³/h 6 bar 13.7 Nm³/h 排气（保位）： 2 bar 6.6 Nm³/h 4 bar 11.1 Nm³/h 6 bar 15.6 Nm³/h |
| 抗震动性 |
0.15mm，10Hz-60Hz，20次循环/轴 20m/s2，60Hz-500Hz，20次循环/轴 整个控制阀连续运行时的推荐范围 ≤ 20 m/s2， 无谐振峰值 |
| 电气接口 |
NPT 1/2（默认） M20×1.5 |
| 气动接口 |
NPT 1/4（默认） G1/4 |
| 防护等级 | IP69K |
| 线性度及回差 |
线性度：≤ 1.0 % 回差：≤ 1.0 % |
| 环境温度 |
非防爆常规版本： -20℃ ~ +80℃ 非防爆低温版本： -40℃ ~ +80℃ 本安防爆常规版本： - 20℃ ~ + 80℃ (T4/T200 135℃) - 20℃ ~ + 40℃ (T6/T200 85℃) 本安防爆低温版本： - 40℃ ~ + 80℃ (T4/T200 135℃) - 40℃ ~ + 40℃ (T6/T200 85℃) |
| 防爆等级 |
本安： Ex ia ⅡC T4/T6 Ga Ex ia ⅢC T200 135℃/T200 85℃ Da |

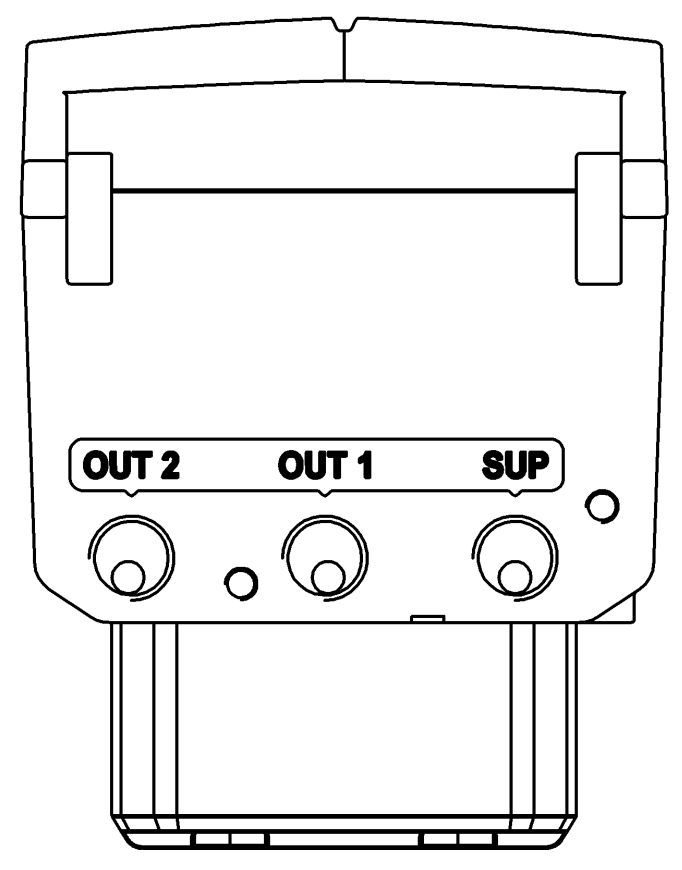

先导气口1
OUT2
先导气口2，双作用时使用

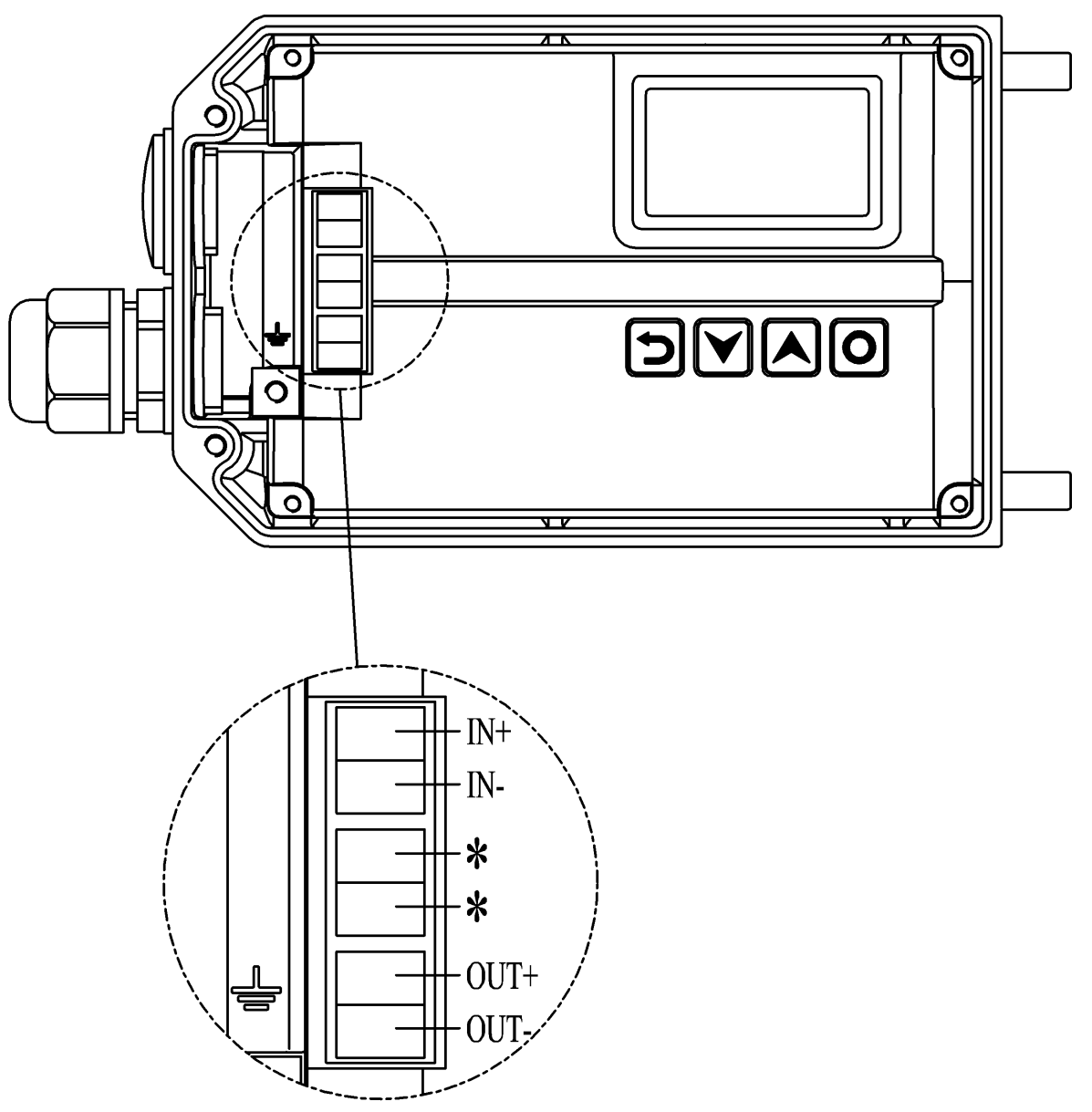

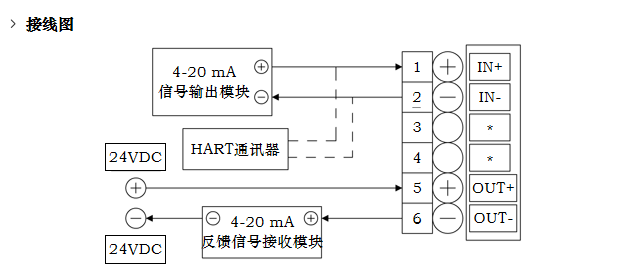

OUT+
OUT-
*
